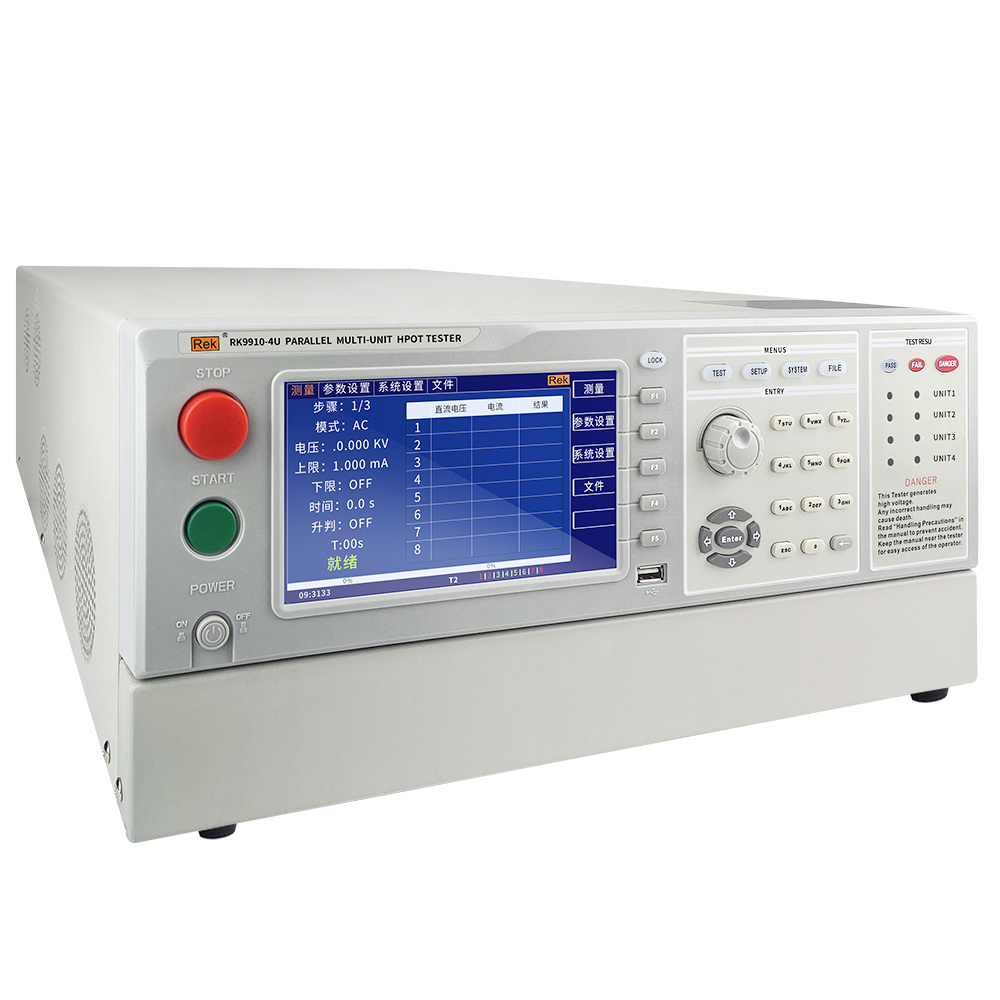

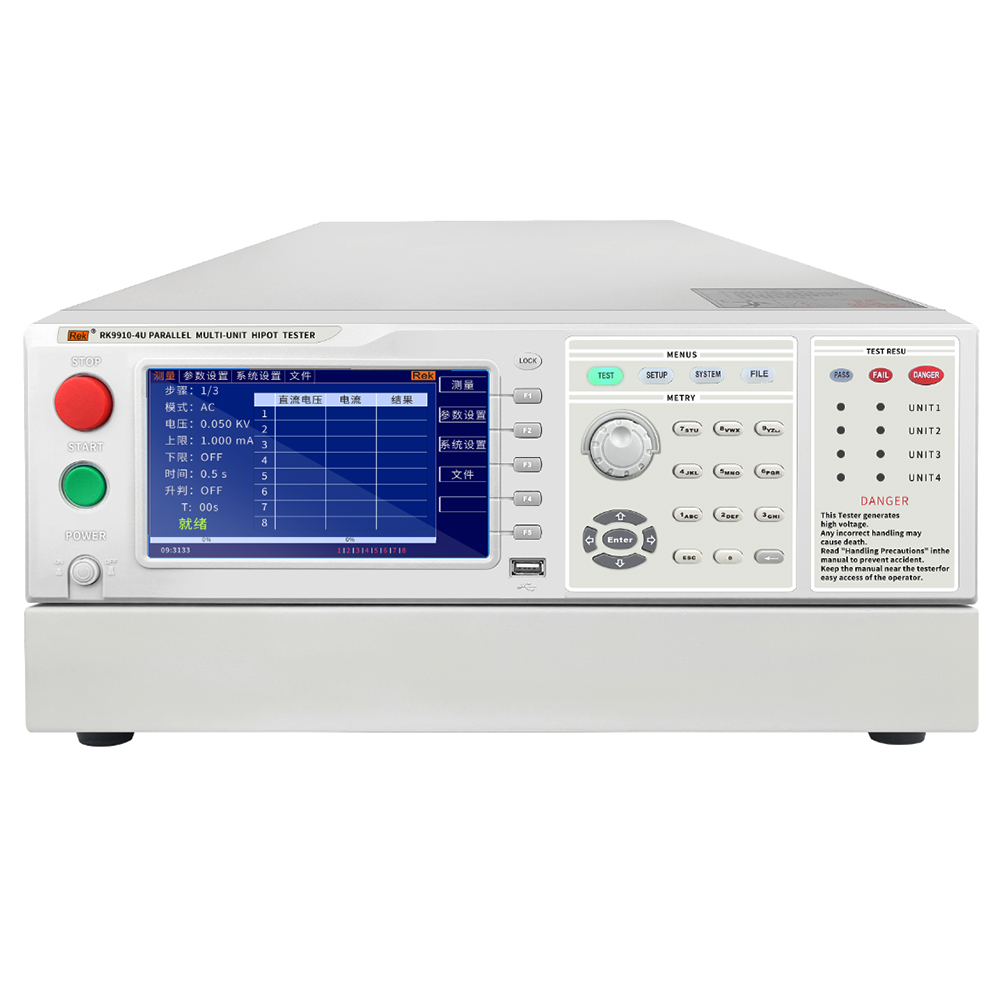

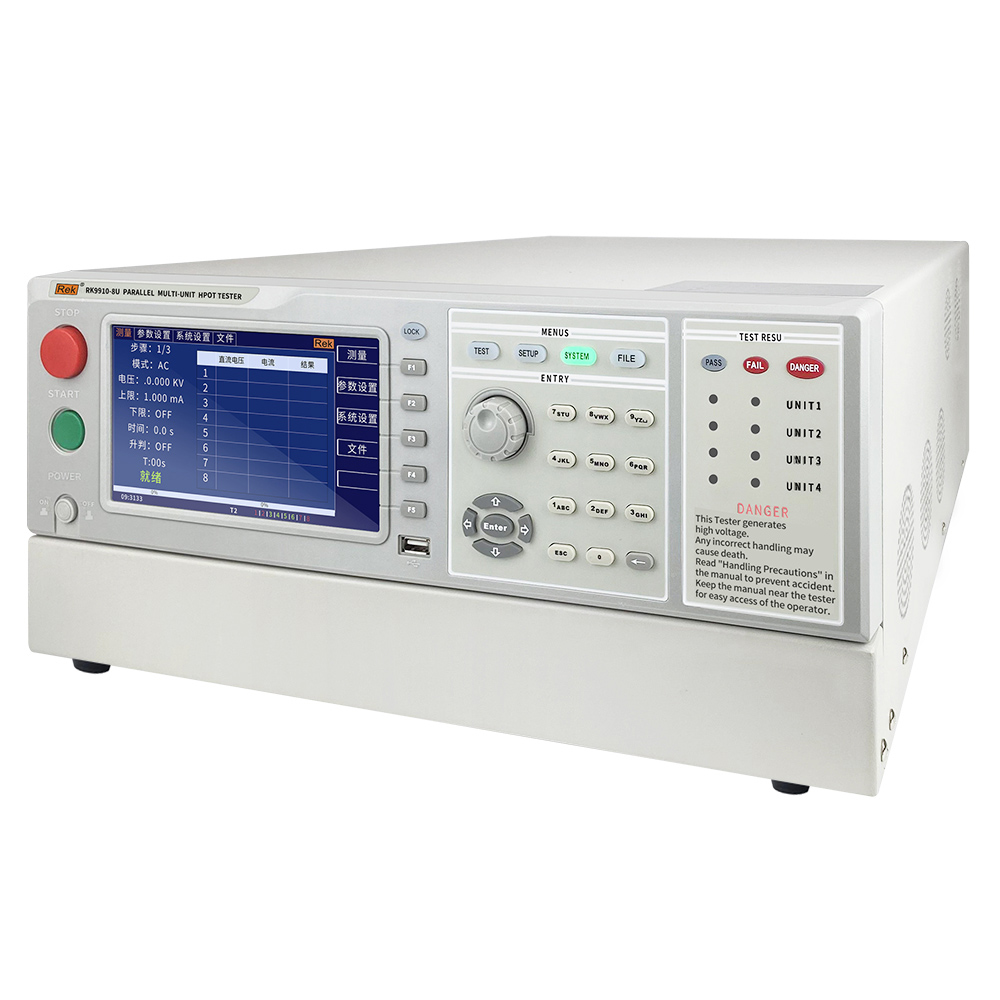

RK9910-4U/8U系列是多路交直流耐壓絕緣測試儀,是一款多通道并行測試、小功率智能安規測試儀器。實 現多個產品同步測試,按路分別判斷測試結果。
可以大大加快產品測試速度,更方便配合自動化設備實現快速測試
應用領域
儀器廣泛應用于自動化測試系統、照明行業、家用電器、新能源汽車、變壓器、電機、電子元器件、電氣設備進行快速準確測試性能特點
1、7寸/780× 480點,TFT一LCD顯示中英文操作界面,簡潔的操作設計2、四/八單元耐壓并行輸出,測試效率提高4或8倍,四個單元彼此獨立互不干擾
3、每個單元可通過四通道掃描器擴展
4、最多支持四個四通道掃描器,一臺儀器可擴展至128通道
5、單路輸出功率:AC: 5kV / 10mA; DC:6kV /5mA
6、絕緣電阻測試最大電阻100GΩ
7、絕緣電阻測試最大電壓5kV
8、增強的安全性:觸電保護功能快速放電和電弧偵測功能
9、999.9秒內任意設定電壓上升時間、測試時間、下降時間鍵盤鎖功能
10、每個通道測試結果PASS/FAIL獨立顯示,同時顯示總的結果
11、存儲140個測試文件,每個文件最多20個測試步驟

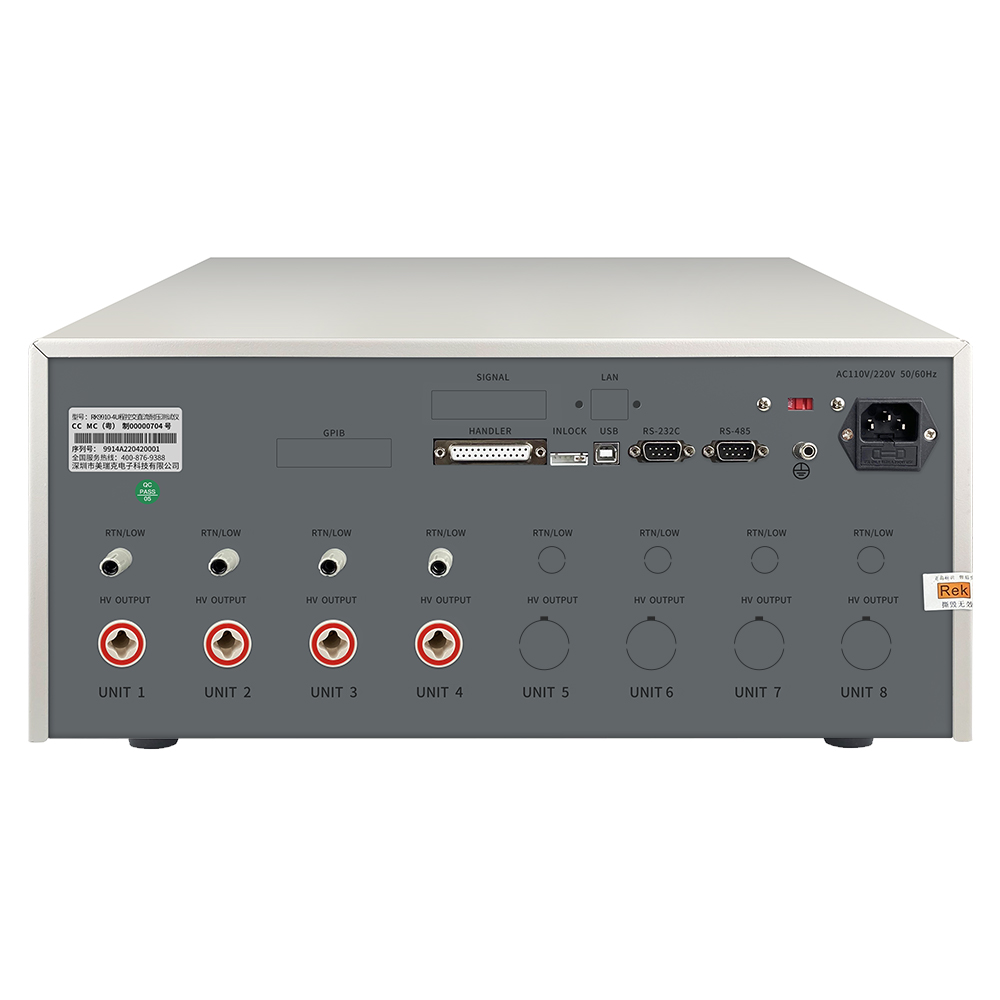

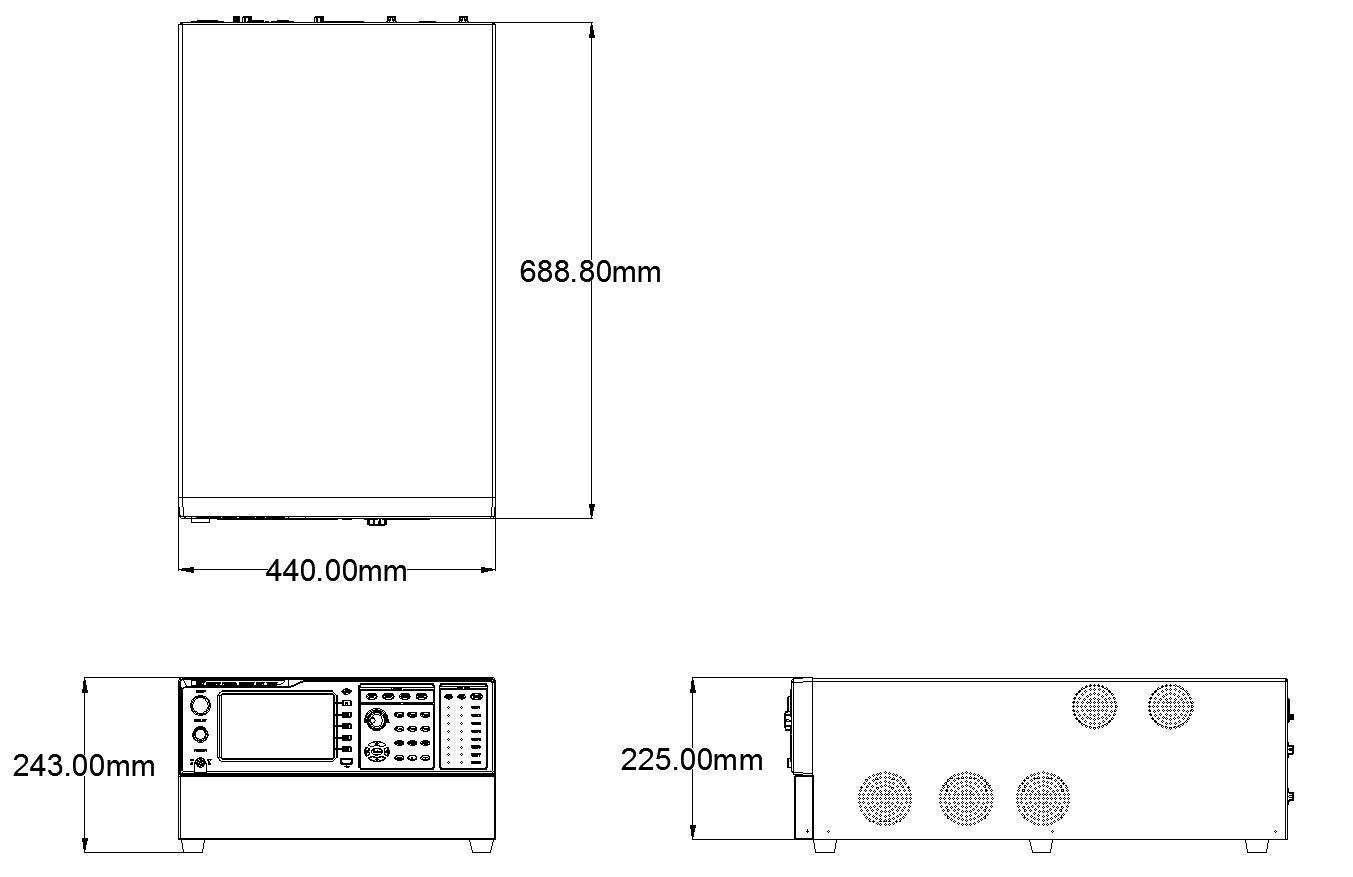

參數 機型 RK9910-4U RK9910-8U 單元數 4路獨立單元 8路獨立單元 耐壓測試 輸出電壓 AC 0.05kV~5.00kV ±(1%+5個字) DC 0.05kV~6.00kV ±(1%+5個字) 設定誤差 ±(1%+5個字) 電流測試范圍 AC 0~10mA ±(1%+5個字) DC 0~5mA ±(1%+5個字) 快速放電 測試結束后自動放電(DCW) 絕緣電阻測試 輸出電壓(DC) 0.05kV~5.00kV ±1% 電阻測試范圍 ≥500V 0.2MΩ~1GΩ±(5%+5個字) 1GΩ~50GΩ±(10%+5個字) 50GΩ~100GΩ±(15%+5個字) <500V 0.2MΩ~1GΩ±(10%+5個字) 1GΩ~10GΩ僅供參考無精度要求 放電功能 測試結束后自動放電 電弧偵測 測量范圍 AC 1~20mA DC 1~20mA 一般參數 電壓上升時間 0.1~999.9S 測試時間設定(AC/DC) 0.2~999.9S OFF=連續測試 電壓下降時間 0.1~999.9S 時間精度 ±1%+0.1S 接口 HANDLER接口、RS232C接口、RS485接口、USB接口、U盤接口 工作溫度 10℃~40℃,≤90%RH 電源要求 90~121V AC(60Hz)或198~242V AC (50Hz) 功耗 <1000VA 體積(D×H×W) 685mm×225mm×436mm 重量(凈重) 43.1KG 63.95KG 選配附件 RK00031 USB轉RS485母串口線工業級 連接線1.5米長 隨機標配附件 電源線RK00018、RS232通訊電纜RK00002、RS232轉USB線RK00003、USB轉方口連接線RK00006、RK00085測試線、RK00056測試線、DB25免焊公頭、RK00070串口選件LAN網口、 上位機(官網下載)
型號 | 圖片 | 類型 | 概述 |
RK26003A |
| 標配 | 儀器標配耐電壓測試夾,可單獨購買。 |
RK00048 |
| 標配 | 儀器標配耐壓接地夾,可單獨購買。 |
RK00002 | 標配 | 儀器標配RS232串口連接線,可單獨購買。 | |
RK00001 |
| 標配 | 儀器標配國標電源線,可單獨購買。 |
合格證保修卡 | 標配 | 儀器標配合格證及保修卡。 | |
出廠校準證書 |
| 標配 | 儀器標配產品校準證書。 |
串口 ?Db25免焊公頭 |
| 標配 | 儀器標配串口,可單獨購買。。 |
上位機軟件 | 官網產品頁下載 | 選配 | 儀器標配上位機軟件。 |
RS232轉USB連接線 | 標配 | 儀器選配RS232轉USB連接線。 | |
USB轉方口連接線 | 標配 | 儀器選配USB轉方口連接線。 |
