電阻量程:基本精度0.05%
最大測試電流:500 mA

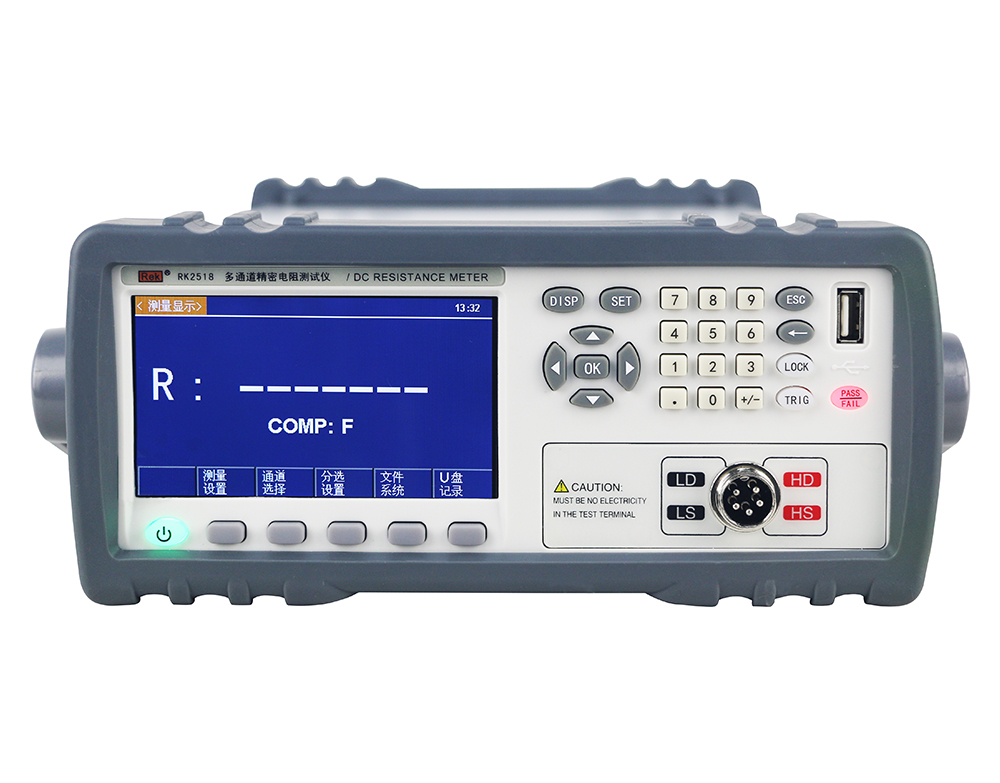

多通道精密電阻測試儀采用當前主流的32bits CPU和高密度SMD貼裝工藝、24位色分辨率480*272的真彩IPS LCD液晶屏顯示以及上下左右功能鍵,界面清爽、操作便捷;其使用于繼電器接觸電阻、
接插件接插電阻、導線電阻、印制板線路及焊孔電阻等;溫度補償能免除環境溫度對測試工作的影響;RK2518系列提供了多種接口功能,可方便的與PC進行數據通訊和遠程控制
應用領域
廣泛用于測量各種線圈的電阻、電動機變壓器繞組的電阻,各種電纜的導線電阻,開關插頭、插座等電器元件的接觸電阻和金屬鉚接電阻,金屬探傷等,可使用HANDLER、USB及RS232接口輸出良品/不良品信號,進行自動化測試
性能特點
1、最高電阻精度:0.05%;電阻最小分辨率:10μΩ2、溫度補償功能(TC);溫度基本精度:0.1℃
3、最大測試范圍:10μΩ~200KΩ
4、零底數設計,微弱電阻測試無需清零
5、單路最高測試速度:40次/秒
6、3檔比較功能:合格/超上限/超下限
7、多種觸發方式:內部、外部、和手動觸發
8、RS232C/HANDLER/USB/RS485接口實現遠程控制
9、U盤記錄測試數據,并可遠程升級儀器軟件
型號 | RK 2518 - 4 | RK 2518 - 8 | RK 2518 - 16 | RK 2518 - 32 |
電阻測量 | ||||
測量范圍 | 10 UΩ- 200 KΩ | |||
電阻量程 | 基本精度0.05% | |||
掃描路數 | 4路 | 8路 | 16路 | 32路 |
最大測試電流 | 500 m A | |||
顯示 | ||||
顯示器 | 24位色,分辨率 480 * 720的真彩 IPS LCD液晶屏 | 24位色,分辨率 800 * 480的真彩 IPS LCD液晶屏 | ||
讀數位數 | 四位半數字顯示 | |||
測量功能 | ||||
電阻測量時間 | 快速: 40次/ S 中速: 20次/ S慢速: 12次/ S | 快速: 35次/ S 中速: 20次/ S慢速: 12次/ S | ||
測試端配置 | 四端 | |||
測量模式 | 順序掃描 | |||
測試參數保存 | 5組 | |||
溫度測量 | ||||
測量參數 | PT 1000 :精度0 . 1℃ | |||
顯示范圍 | - 10℃- 99 . 9℃ | |||
比較器 | ||||
信號輸出 | HI/ PASS/ LO | |||
訊響 | 合格/不合格/關閉 | |||
極限設置方式 | 絕對值上/下限百分比上/下限 | |||
+標稱值 | ||||
其他參數 | ||||
接口 | USB HOST/ USB DEVICE/RS 232 / HANDLER/ RS 485 | |||
工作環境 | 溫度0℃- 40℃濕度﹤80 RH | |||

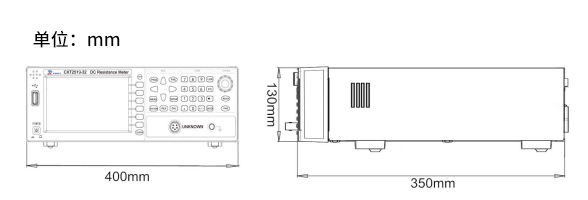

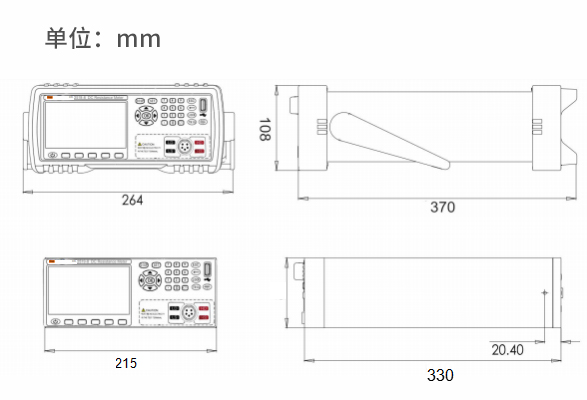

(尺寸DxWxH) | 382 * 265 * 110 mm | 350 * 400 * 155 mm | ||
重量 | 凈重3.9 KG | 凈重7.45 KG | ||
配件 | RK00307_四端開爾測試夾、RK00035_插拔式接線端子、RK00034_溫度探頭、RK00002_RS232通訊電纜、RK0006_USB通訊電纜、RK00036_電源線、RK00035_HANDLER 接口端子、上位機 | |||
選配件 | RK00070串口選件LAN網口 |
型號 | 圖片 | 類型 | 概述 |

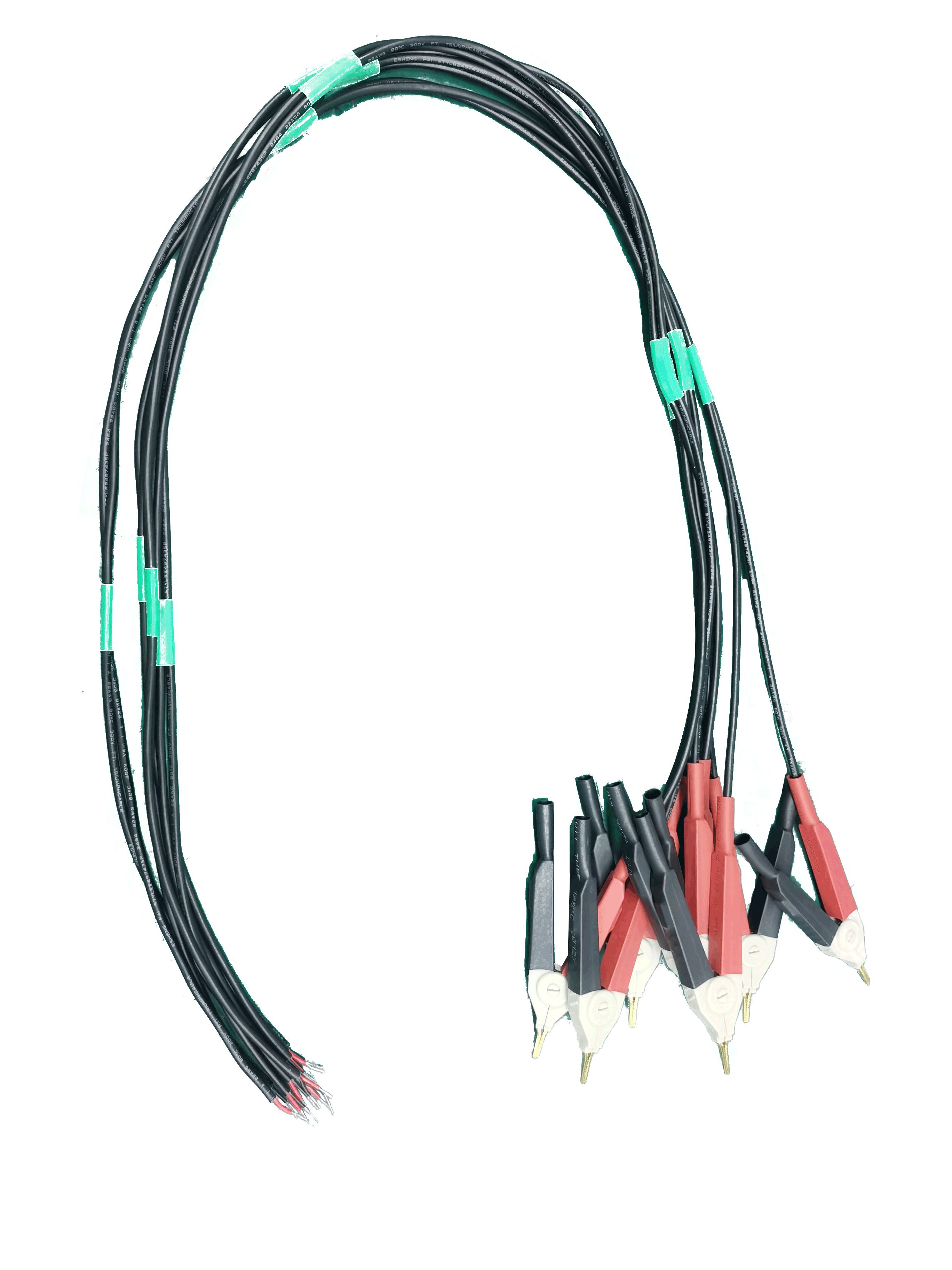

RK26004A |
| 標配 | 儀器標配四端開爾文測試夾,可單獨購買 |
RK00035 |
| 標配 | 儀器標配插拔式接線端子,可單獨購買 |
RK00034 |
| 標配 | 儀器標配溫度探頭,可單獨購買 |
RK00002 |
| 標配 | 儀器標配232通訊電纜,可單獨購買 |
RK00006 |
| 標配 | 儀器標配USB通訊電纜,可單獨購買 |
RK00036 |
| 標配 | 儀器標配國標電源線,可單獨購買。 |
RK00035 |
| 標配 | 儀器標配HANDLER 接口端。 |
出廠校準證書 |
| 標配 | 儀器標配出廠證書。 |
說明書 | 官網產品頁下載 | 標配 | 儀器標配產品使用說明書。 |
合格證保修卡 |
| 標配 | 儀器標配保修卡。 |
RK2518系列多通道精密電阻測試儀上位機軟件:https://drive.weixin.qq.com/s?k=AE4AMQdrACQvXjCL4q
RK2518系列多通道精密電阻測試儀USB驅動程序:https://drive.weixin.qq.com/s?k=AE4AMQdrACQM7uAgT0
