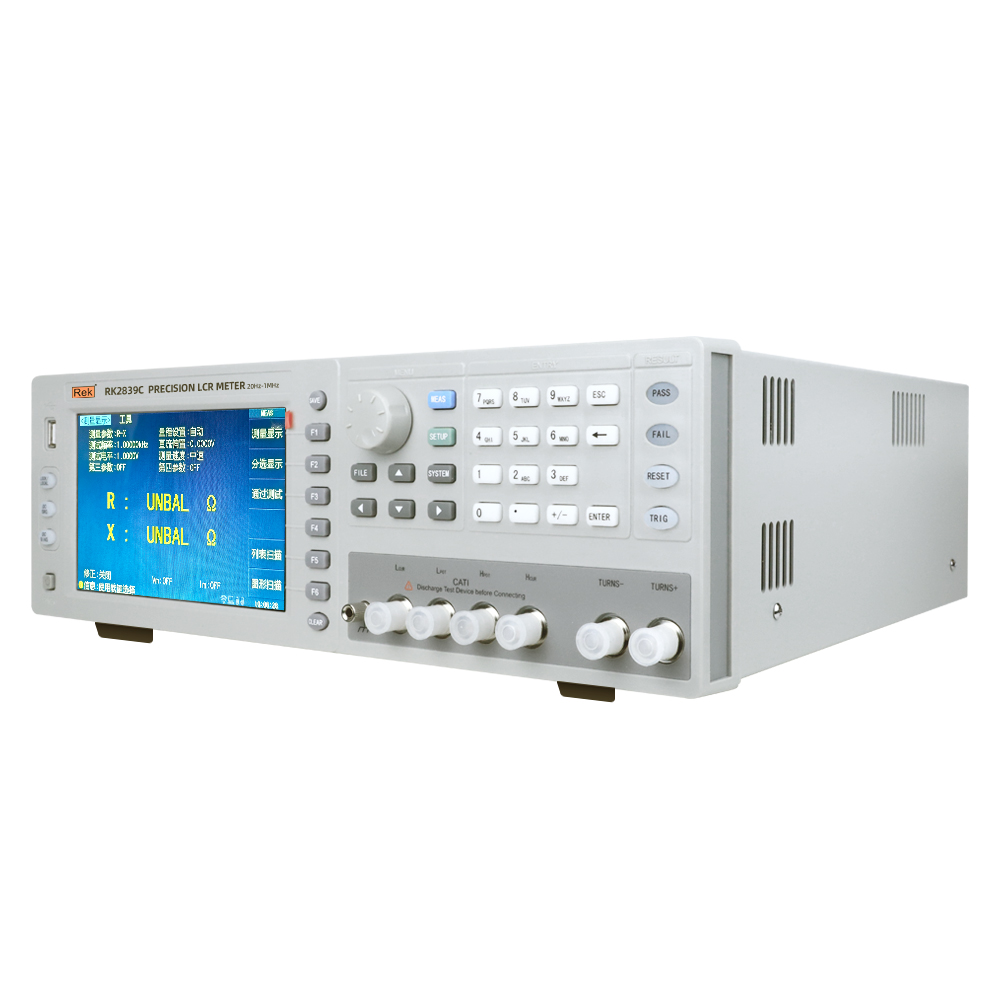

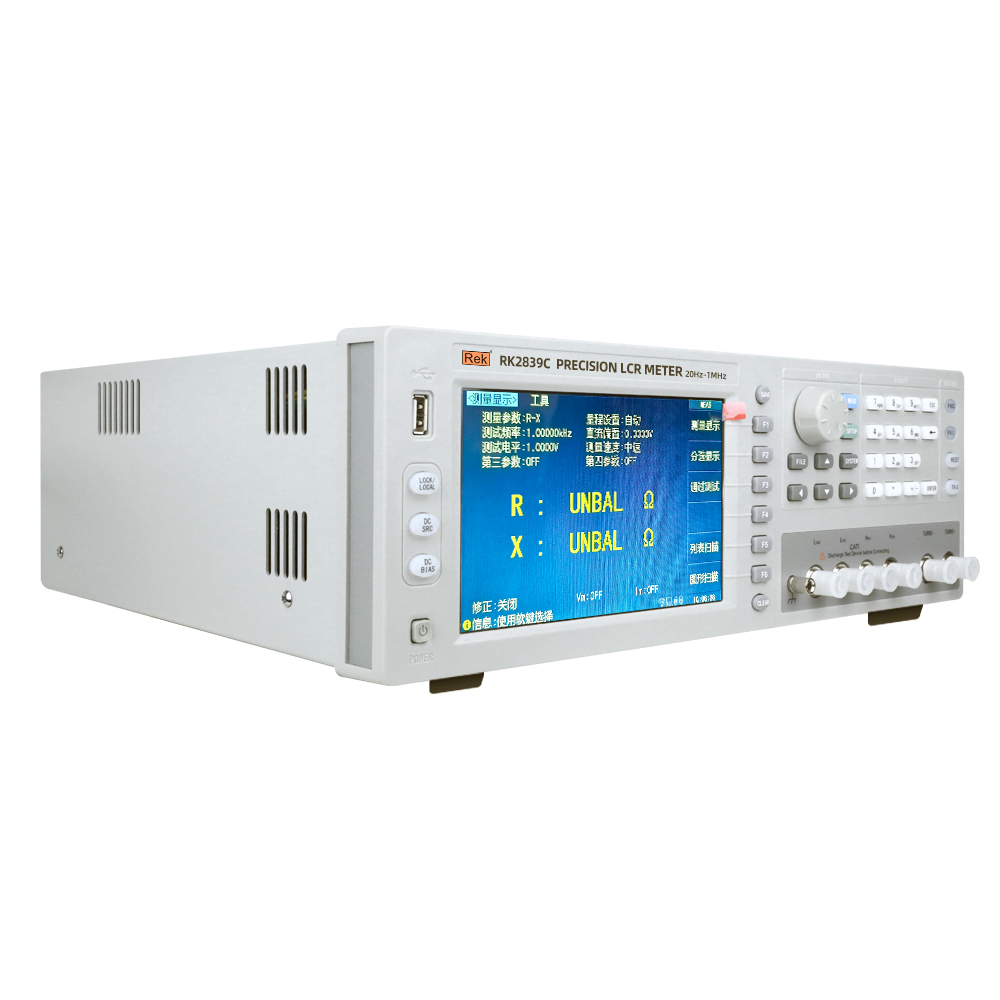

RK2839A/RKRK2839B/RK2839C系列數字電橋

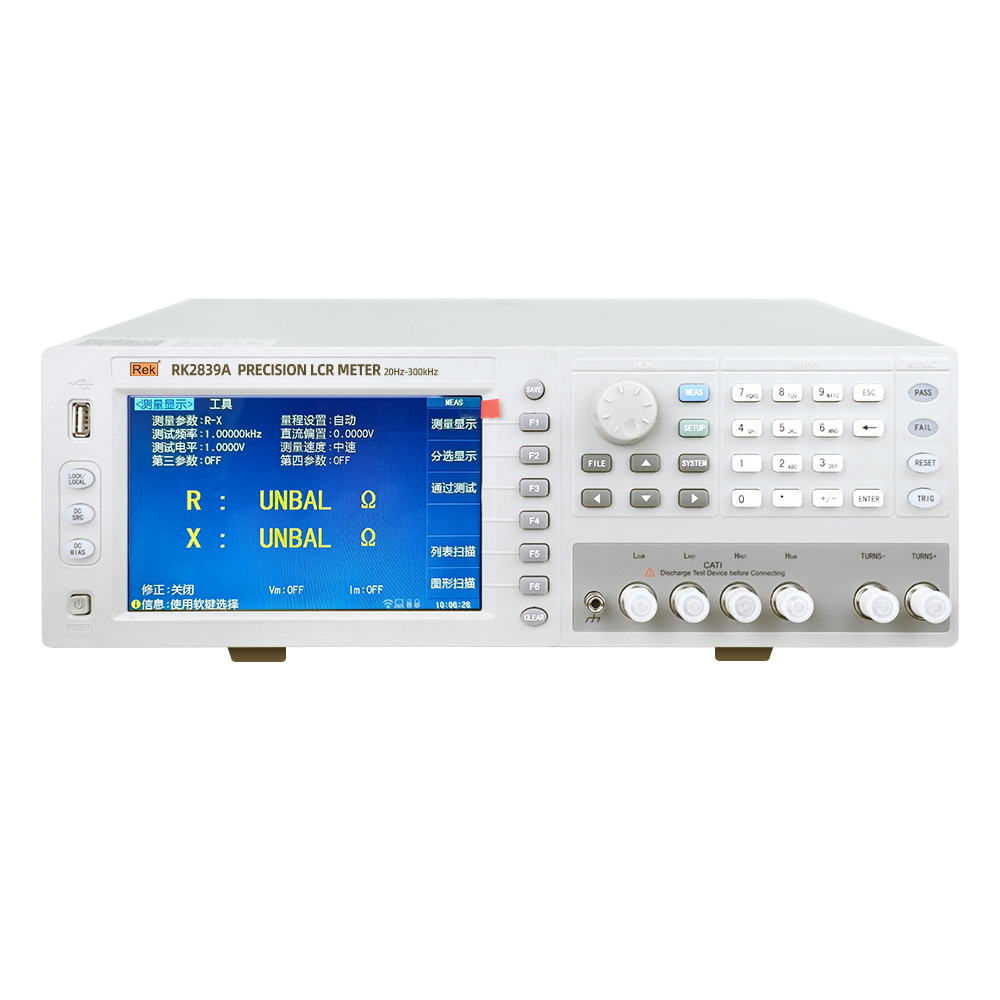

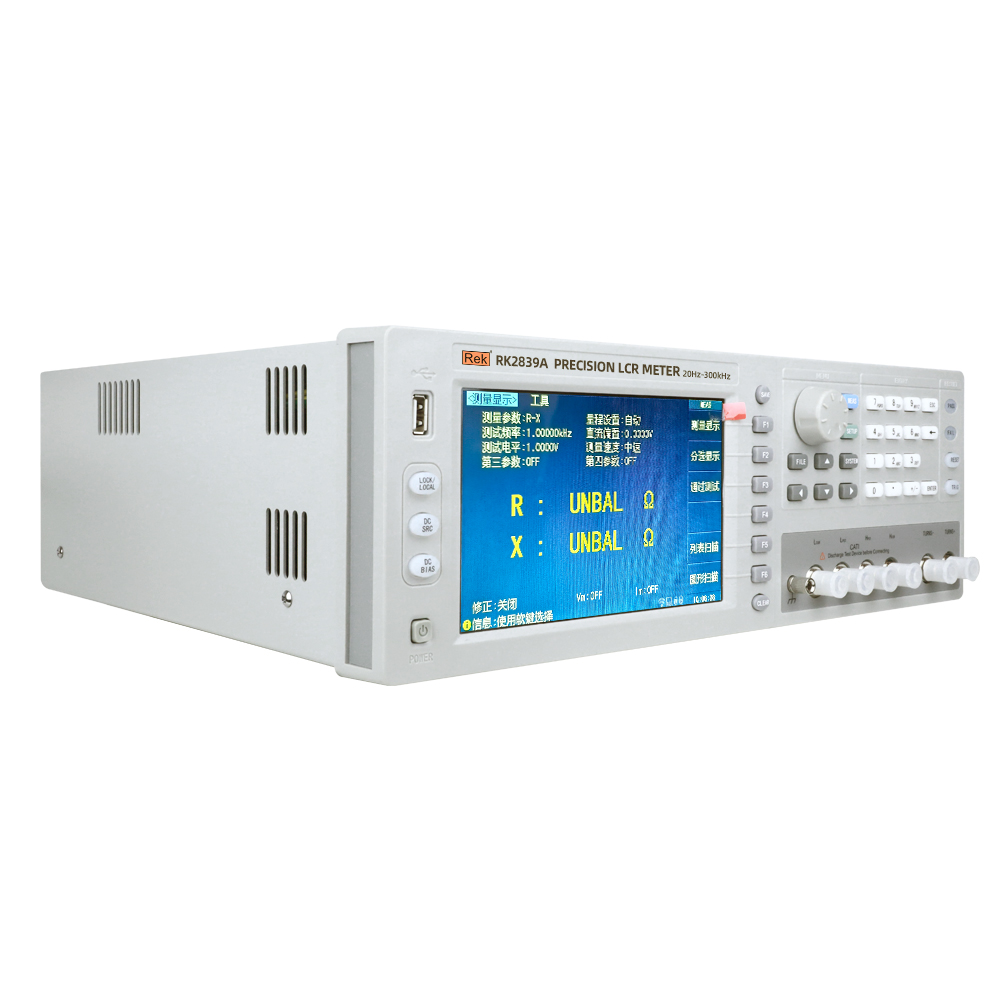

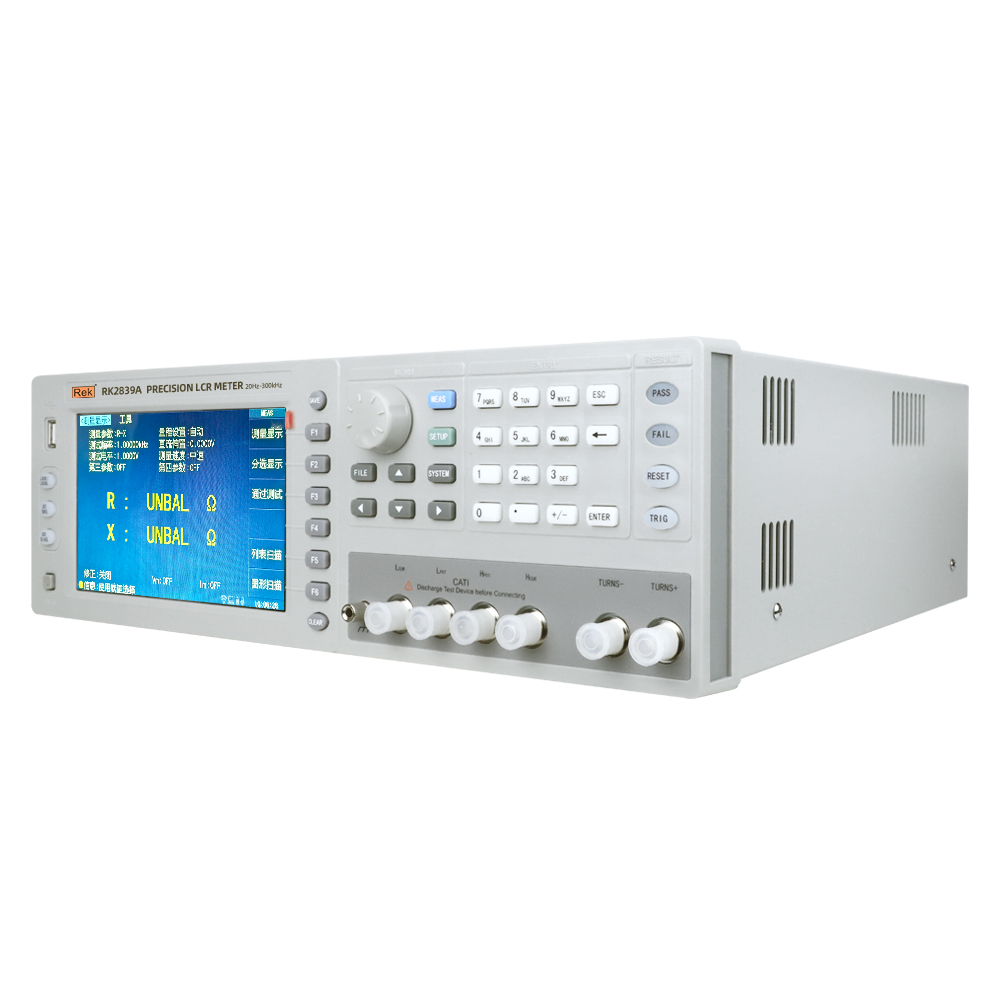

RK2839A
測量參數:|Z|, R, X,DCR,|Y|, G, B,C,L,Q,θ (DEG),θ (RAD),Δ%
測試頻率:20Hz-300kHz
測試電平:5 mV-2V(標準型);5mV-10V(增強型)
自動電平范圍:5 mV-1V 精度:5% 分辨率:1mV
RK2839B
測量參數:|Z|, R, X,DCR,|Y|, G, B,C,L,Q,θ (DEG),θ (RAD),Δ%
測試頻率:20Hz-500kHz
測試電平:5 mV-2V(標準型);5mV-10V(增強型)
自動電平范圍:5 mV-1V 精度:5% 分辨率:1mV
RK2839C
測量參數:|Z|, R, X,DCR,|Y|, G, B,C,L,Q,θ (DEG),θ (RAD),Δ%
測試頻率:20Hz-1MHz
測試電平:5 mV-2V(標準型);5mV-10V(增強型)
自動電平范圍:5 mV-1V 精度:5% 分辨率:1mV
測量參數:|Z|, R, X,DCR,|Y|, G, B,C,L,Q,θ (DEG),θ (RAD),Δ%
測試頻率:20Hz-300kHz
測試電平:5 mV-2V(標準型);5mV-10V(增強型)
自動電平范圍:5 mV-1V 精度:5% 分辨率:1mV
RK2839B
測量參數:|Z|, R, X,DCR,|Y|, G, B,C,L,Q,θ (DEG),θ (RAD),Δ%
測試頻率:20Hz-500kHz
測試電平:5 mV-2V(標準型);5mV-10V(增強型)
自動電平范圍:5 mV-1V 精度:5% 分辨率:1mV
RK2839C
測量參數:|Z|, R, X,DCR,|Y|, G, B,C,L,Q,θ (DEG),θ (RAD),Δ%
測試頻率:20Hz-1MHz
測試電平:5 mV-2V(標準型);5mV-10V(增強型)
自動電平范圍:5 mV-1V 精度:5% 分辨率:1mV
產品介紹
技術參數
操作視頻
產品附件
產品圖片
產品介紹
RK2839系列是全新一代通用高性能LCR表。外形美觀,操作簡便。該產品提供穩定的6位測試分辨率,20Hz-1MHz的頻率范圍,
5mV-10V信號電平,高達40次/秒,可滿足元件與材料的所有測量要求,為產線質量保證、進貨檢驗及實驗室的高精度測量提供了保障。
應用領域
本儀器可廣泛應用于工廠,院校,研究所,計量質檢部門等對各類元器件的參數進行較為精確的測量。
性能特點
1、全中文顯示,操作簡便,顯示內容完整豐富
2、20Hz-1MHz,分辨率:1mV
3、基本精度:0.05%,六位讀數分辨率
4、高速高效測量:最快40次/秒(含顯示)
5、支持U盤升級,可快速保存測試數據至U盤
6、參數即時保存,關機不丟失
7、易用測試界面
8、自動LCR功能
2、20Hz-1MHz,分辨率:1mV
3、基本精度:0.05%,六位讀數分辨率
4、高速高效測量:最快40次/秒(含顯示)
5、支持U盤升級,可快速保存測試數據至U盤
6、參數即時保存,關機不丟失
7、易用測試界面
8、自動LCR功能
型號 | RK2839A | RK2839B | RK2839C | |
測量功能 | 變壓器測試 參數 | 匝比, 圈數, 相位, 電感, 電容, 漏感, 品質因數, 交流電阻, 直流電阻 | ||
LCR測試參數 | |Z|, |Y|, C, L, X, B, R, G, D, Q, θ ,DCR | |||
基本準確度 | 0.05% | |||
測量時間(≥10kHz) | 快速:9ms/秒,中速: 67ms/秒,慢速: 187ms/秒 | |||
等效電路 | 串聯, 并聯 | |||
量程方式 | 自動, 保持, 手動選擇 | |||
觸發方式 | 內部, 手動, 外部,總線 | |||
平均次數 | 1—255 | |||
延時時間 | 0—60s, 以1ms步進 | |||
校準功能 | 開路 / 短路點頻、全頻清零,負載校準 | |||
列表掃描 | 40點頻率、電平、偏置電壓/電流 | |||
圖形掃描 | 頻率、電平、偏置電壓/電流 | |||
測試信號 | 測試頻率 | 20Hz-300kHz | 20Hz-500kHz | 20Hz-1MHz |
連續頻率,分辨率:1mHz | ||||
測試信號電平 | 5 mV-2V(標準型);5mV-10V(增強型) 自動電平范圍:5 mV-1V 精度:5% 分辨率:1mV | |||
輸出阻抗 | 10Ω/CC , 25Ω ,50Ω , 100Ω可選 | |||
直流偏置(內置) | -5V- +5V連續,準確度:1% | |||
測量顯示范圍 | |Z|, R, X | 0.00001 Ω — 99.9999 MΩ | ||
DCR | 0.00001 Ω — 99.9999 MΩ | |||
|Y|, G, B | 0.00001μS — 99.9999 S | |||
C | 0.00001 pF — 9.9999 F | |||
L | 0.00001 μH — 99.9999 kH | |||
D | 0.00001 — 9.99999 | |||
Q | 0.00001 — 99999.9 | |||
θ (DEG) | -179.999 o— 179.999 o | |||
θ (RAD) | -3.14159 — 3.14159 | |||
Δ% | -999.999% — 999.999% | |||
比較器 | 十檔分選,檔計數 | |||
存儲器 | 內部100組,U盤500組文件 | |||

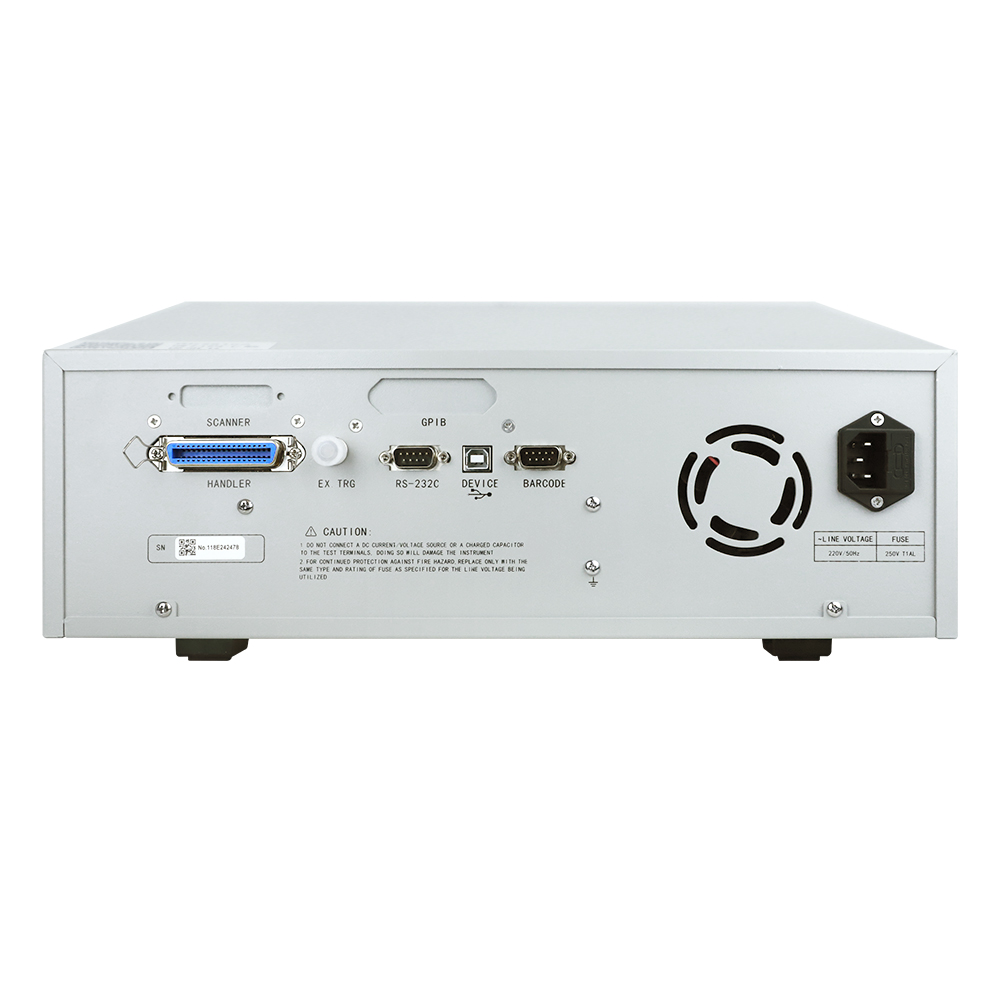

接口 | RS232C,USBTMC, USBCDC, Handler,GPIB(選件) | |||
溫度 & 濕度 | 0°C - 40°C, ≤90%RH | |||
電源要求 | 電壓 | 198V-242V | ||
頻率 | 47.5Hz - 63Hz | |||
功耗 | ≤80 VA | |||
尺寸(W×H×D) | 400mm×130mm×350mm | |||
重量 | 7.7kg | |||
隨機標配 | 電源線、測試盒、測試夾、產品校準報告、合格證 |
型號 |
圖片 |
類型 |
概述 |
RK26011 |
|
標配 |
儀器標配電橋測試夾,可單獨購買。 |
RK00036 |
|
標配 |
儀器標配國標電源線,可單獨購買。 |

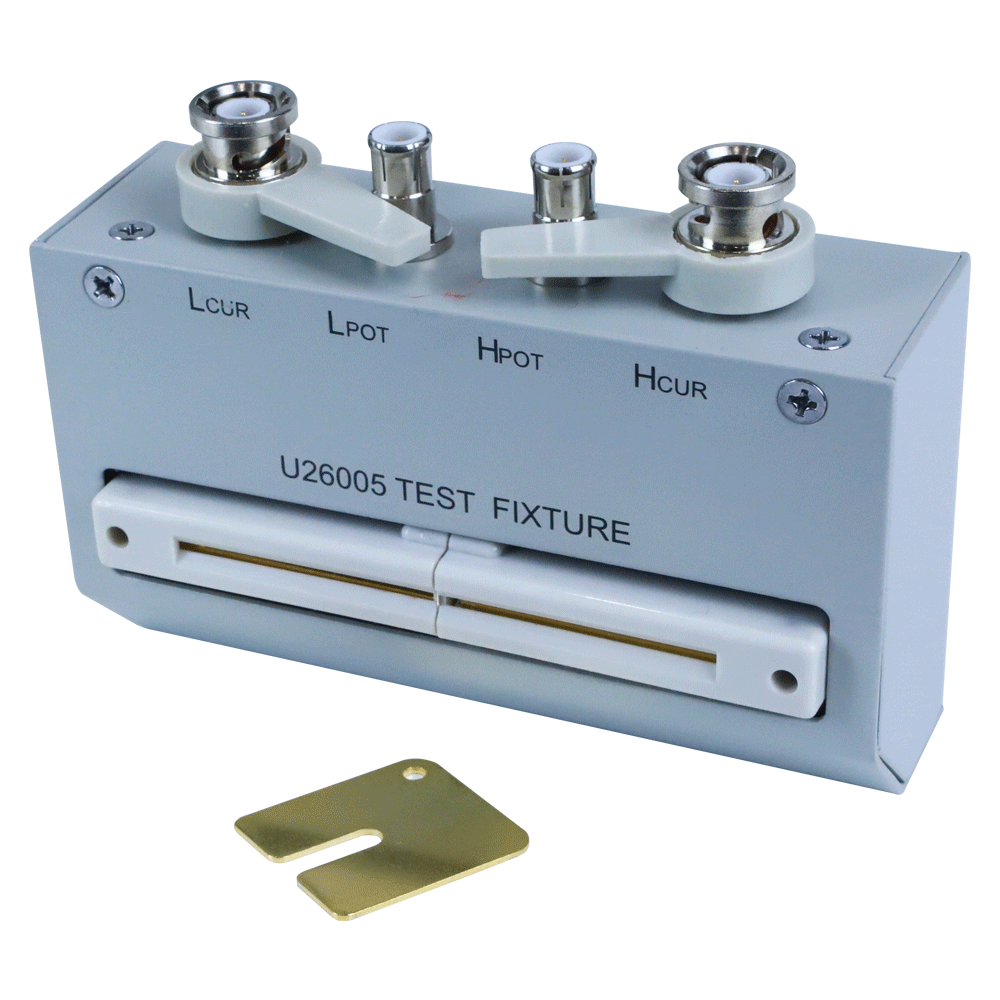

26005 |
|
標配 |
儀器標配測試盒,可單獨購買。 |
合格證保修卡 |
|
標配 |
儀器標配合格證及保修卡。 |
出廠校準證書 |
|
標配 |
儀器標配產品校準證書。 |
說明書 |
官網產品頁下載 |
標配 |
儀器標配產品使用說明書。 |
